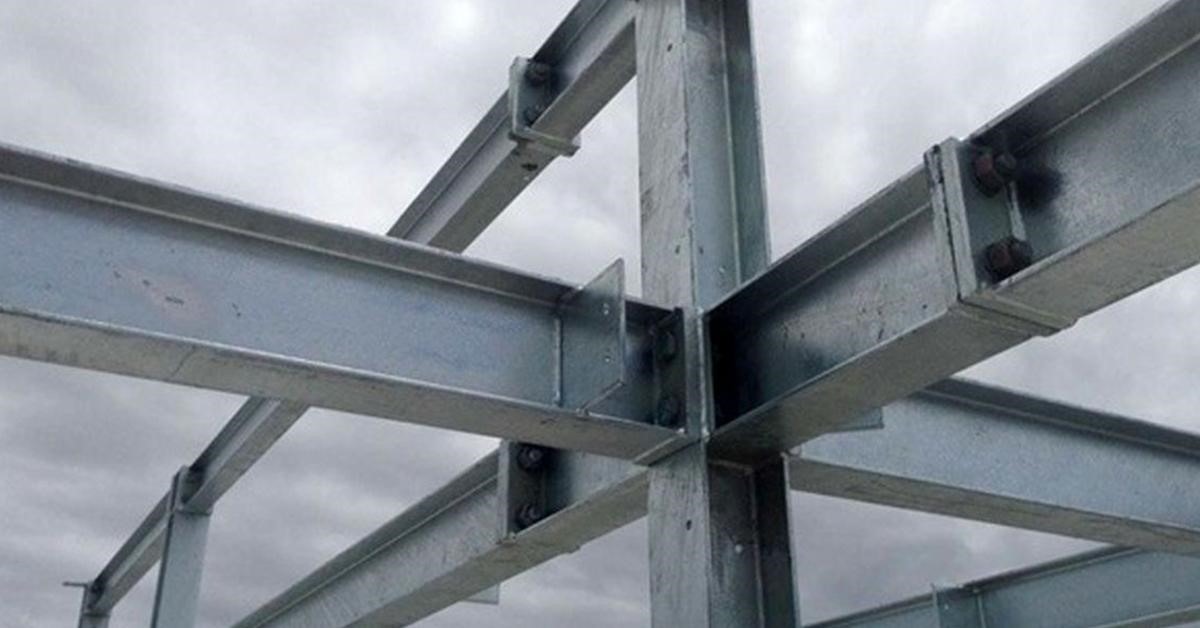

سایزبندی تیرآهن یکی از بنیادی ترین مراحل طراحی و اجرای سازه های فولادی است و می توان گفت که انتخاب درست آن، سرنوشت سازه را از نظر ایمنی، دوام، رفتار سازه ای و حتی هزینه های اجرایی رقم می زند. مهندسان معمولاً در مراحل اولیه طراحی با مراجعه به راهنمای کامل انتخاب تیرآهن: از سایز تا نوع فولاد تلاش می کنند بهترین گزینه را برای دهانه ها و بارگذاری های مختلف تعیین کنند. تیرآهن ها به عنوان اعضای باربر خمشی، نقش اصلی در تحمل نیروهای عمودی و جانبی دارند و کوچک ترین اشتباه در انتخاب سایز می تواند موجب ایجاد خیز، ترک خوردگی، لرزش، کمانش یا حتی شکست سازه ای شود. دلیل اهمیت سایزبندی این است که هر سایز تیرآهن دارای ظرفیت خمشی، برشی و پیچشی مشخصی است و توان تحمل بار آن به طور مستقیم با پارامترهایی مانند ارتفاع جان، ضخامت بال، ممان اینرسی و مدول مقطع ارتباط دارد. به همین دلیل در پروژه های بزرگ و کوچک، مهندسان محاسب زمان زیادی را صرف تعیین سایز مناسب می کنند.
در بسیاری از پروژه ها، طراحان و مجریان سازه از هم اکنون می دانند که سایز اشتباه تنها باعث کاهش عملکرد سازه نمی شود، بلکه یک زنجیره از مشکلات را ایجاد می کند؛ مشکلاتی که اغلب بسیار دیر و هنگام بهره برداری از ساختمان خود را نشان می دهند. مثلاً استفاده از تیر کوچک تر برای صرفه جویی مالی ممکن است در ابتدا تصمیمی اقتصادی به نظر برسد، اما پس از مدتی باعث لرزش سقف، ترک خوردگی دیوار، نشست کف یا حتی تغییر شکل خطرناک تیر می شود. از سوی دیگر، به کارگیری تیر بیش از حد بزرگ نیز می تواند باعث افزایش وزن مرده سازه و رشد هزینه های آهن آلات، جوشکاری و حمل و نقل شود. اینجاست که آگاهی از تنوع کارخانه ها و مراکز تولید تیرآهن؛ از شمال تا جنوب اهمیت پیدا می کند، زیرا کیفیت، وزن استاندارد و مشخصات هندسی هر کارخانه می تواند بر انتخاب سایز نهایی اثرگذار باشد. بنابراین سایزبندی نه به صورت تجربی بلکه باید براساس تحلیل های سازه ای و محاسبات مهندسی انجام شود.
از طرفی، نوع سازه، دهانه، سیستم سقف، شدت بارگذاری جانبی و حتی کاربری ساختمان در تعیین سایز تیرآهن نقش تعیین کننده دارند. یک ساختمان مسکونی چهار طبقه نمی تواند همان سایزی را استفاده کند که یک سوله صنعتی یا سالن ورزشی نیاز دارد. همچنین سازه هایی که در مناطق لرزه خیز قرار دارند باید تیرآهن هایی با سختی و ظرفیت جذب انرژی بیشتری انتخاب کنند. در همین مرحله، برخی سازندگان با این پرسش مواجه می شوند که برای ستون کدام مناسب است؟ قوطی یا تیرآهن؟ پاسخ این پرسش به رفتار عضو در برابر فشار محوری، لنگر و پایداری جانبی وابسته است، اما نکته بنیادی این است که سایزبندی تیرآهن در ستون ها و تیرها باید از اصول دقیق سازه ای پیروی کند. بنابراین سایزبندی تیرآهن یک فرآیند کاملاً تخصصی است که نیازمند آگاهی کامل از رفتار سازه در برابر زلزله، باد، بارهای مرده، بارهای زنده و شرایط اجرایی است.
در نهایت می توان گفت که سایزبندی تیرآهن پایه و اساس یک طراحی حرفه ای و ایمن است. هر سازهای که با تیرآهن مناسب اجرا شود، در برابر نیروهای طراحی عملکردی قابل اعتماد، طول عمر بالا و هزینه های نگهداری بسیار کمی خواهد داشت. اما سازه ای که انتخاب سایز آن براساس تجربه یا صرفه جویی انجام شود، نه تنها ایمن نخواهد بود، بلکه در آینده هزینه های جبران ناپذیری ایجاد می کند. بنابراین سایزبندی تیرآهن قدم اول و مهم ترین گام برای ساخت سازه های مطمئن، مقاوم و اقتصادی است. در ادامه برای کسب اطلاعات بیشتر درباره سایز بندی تیرآهن با ما همراه باشید.

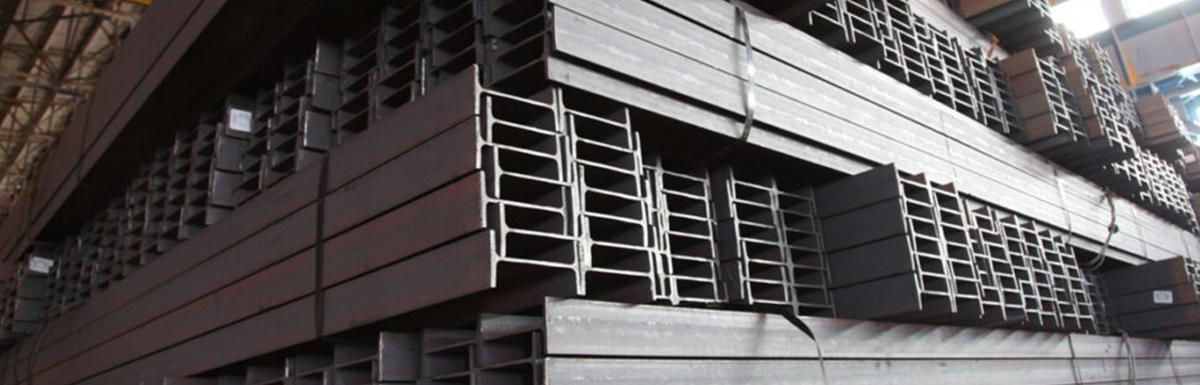

مروری بر سایز بندی تیرآهن
سایزبندی تیرآهن یکی از مهم ترین موضوعات در طراحی و اجرای سازه های فولادی است، زیرا هر سایز ویژگی های مکانیکی، ظرفیت باربری و رفتار سازه ای مخصوص به خود را دارد. تیرآهن ها در استانداردهای IPE، IPB (بال پهن) و INP تولید می شوند که هرکدام برای شرایط خاصی مناسب هستند. در ایران استاندارد IPE به دلیل وزن مناسب، رفتار خمشی استاندارد و سازگاری با نقشه های سازه ای، بیشترین مصرف را دارد. در این استاندارد، سایزبندی براساس ارتفاع جان تیر تعیین می شود. این ارتفاع معمولاً از ۱۴ سانتی متر آغاز می شود و تا ۳۰ یا حتی ۴۰ سانتی متر ادامه می یابد، اما بازه ۱۴ تا ۲۴ رایج ترین انتخاب در پروژه های مسکونی، صنعتی و عمرانی است. سایزبندی تیرآهن در واقع نقشه ای است که مهندس را به سمت انتخاب درست هدایت می کند. این سایزبندی تنها یک دسته بندی ظاهری نیست؛ بلکه نشان دهنده توان واقعی تیر در تحمل بار، مقاومت در برابر خمش و پیچش و کنترل تغییر شکل است. سه مولفه مهم، پایه اصلی سایزبندی تیرآهن هستند:
۱. ارتفاع جان (h)
ارتفاع جان اصلی ترین شاخص تعیین سایز تیرآهن است و تأثیر مستقیم بر سختی خمشی (Flexural Stiffness) دارد. به همین دلیل است که در دهانه های بزرگ، انتخاب تیر کوچک مانند ۱۴ یک خطای اجرایی خطرناک محسوب می شود.
- هرچه ارتفاع جان افزایش یابد، ممان اینرسی تیر به صورت تصاعدی رشد می کند.
- تیرآهن با جان بلندتر، مقاومت بسیار بیشتری در برابر خمش و خیز (Deflection) دارد.
- تیر کوچک تر مثل ۱۴ برای دهانه های کوتاه و بارهای سبک مناسب است، اما برای دهانه های ۵ تا ۷ متر الزاماً باید به سایزهای ۱۸ تا ۲۴ رفت.
۲. ضخامت بال ها (t)
بال های تیر نقش بسیار مهمی در تحمل نیروهای برشی، پیچشی و تنش های موضعی دارند. به طور ساده، ضخامت بال مشابه ستون فقرات تیر است؛ هرچه ضخیم تر، تیر پایدارتر.
- سایزهای بزرگ تر (۲۰ تا ۲۴) معمولاً بال های ضخیم تری دارند.
- افزایش ضخامت بال، پایداری جانبی تیر را بالا می برد.
- بال ضخیم تر کمک می کند تیر در برابر تنش های زلزله و بارهای دینامیکی مقاوم تر عمل کند.
۳. ممان اینرسی (I) و مدول مقطع (Z)
این دو پارامتر قلب محاسبات مقاومتی هستند:
- I تعیین کننده سختی تیر و کنترل خیز است.
- Z مشخص می کند تیر چقدر در برابر خمش مقاومت دارد.
مثلاً:
- ممان اینرسی تیرآهن ۲۴ تقریباً چند برابر ۱۴ است.
- همین اختلاف باعث می شود تیرآهن ۲۴ برای دهانه های بلند مناسب باشد اما ۱۴ خیر.
جدول تخصصی مقایسه سایزهای تیرآهن و کاربرد آنها
| سایز تیرآهن | ارتفاع جان (cm) | وزن تقریبی هر متر (kg) | ممان اینرسی (رتبه نسبی) | مدول مقطع (رتبه نسبی) | مناسب برای |
| ۱۴ | ۱۴ | ۱۳–۱۴ | کم | کم | دهانه های کوتاه، سقف های سبک، تیرهای فرعی |
| ۱۶ | ۱۶ | ۱۵–۱۶ | متوسط | متوسط | ساختمان های ۲ تا ۴ طبقه، تیرهای فرعی و اصلی سبک |
| ۱۸ | ۱۸ | ۱۸–۲۰ | متوسط به بالا | بالا | ساختمان های ۳ تا ۶ طبقه، شاه تیرها |
| ۲۰ | ۲۰ | ۲۲–۲۳ | زیاد | زیاد | دهانه های ۵ تا ۷ متر، سازه های نیمه سنگین |
| ۲۲ | ۲۲ | ۲۷–۲۹ | زیاد+ | زیاد+ | سالن های بزرگ، بارهای سنگین، پروژه های صنعتی |
| ۲۴ | ۲۴ | ۳۱–۳۴ | بسیار زیاد | بسیار زیاد | دهانه های بلند، ستون سازی دوبل، سازه های سنگین |
تحلیل مهندسی سایزبندی تیرآهن
همان طور که مشاهده می شود، سایزبندی تیرآهن یک موضوع کاملاً مهندسی–اجرایی است و با تجربه کارگاهی یا هزینه لحظه ای نباید جایگزین شود. مرور سایزبندی تیرآهن به مهندسان کمک می کند تا به سرعت تشخیص دهند کدام سایز برای کدام کاربرد مناسب است. برخی اصول کلیدی عبارتاند از:
- تیرآهن ۱۴ هرگز مناسب دهانه های بیش از ۳.۵ متر نیست.
- تیرآهن ۱۶ و ۱۸ ستون فقرات ساختمان های شهری هستند.
- تیرآهن ۲۰ به بالا برای دهانه های بلند، بارهای سنگین و پروژه های صنعتی ضروری است.
- تیرآهن های سنگین تر الزاماً بهتر نیستند؛ باید مطابق بارگذاری واقعی و محاسبات انتخاب شوند.
- سایزبندی اشتباه می تواند باعث تغییر شکل غیرمجاز، ترک خوردگی و حتی فروپاشی موضعی شود.
اهمیت سایز بندی تیرآهن در طول عمر و ایمنی سازه
انتخاب درست سایز تیرآهن نه تنها یک تصمیم فنی ساده نیست، بلکه یکی از تاثیرگذارترین عوامل در ایمنی، دوام و عملکرد درازمدت سازه است. تیرآهن ها اعضای باربر اصلی هستند و کوچک ترین اشتباه در تعیین سایز می تواند کارکرد و پایداری کل سیستم سازه ای را دچار اختلال کند. زمانی که تیر کوچکتری نسبت به نیاز سازه انتخاب شود، ظرفیت خمشی، برشی و پیچشی کافی برای تحمل بارها فراهم نمی شود. این موضوع می تواند باعث خیز بیش از حد سقف، لرزش شدید، ترک خوردگی دیوارها، افت ارتفاع سقف و حتی شکست ناگهانی تیر شود؛ مسائلی که مستقیماً ایمنی کاربران و سکونت پذیری ساختمان را تهدید می کنند.
در پروژه هایی که در آنها زلزله اهمیت ویژه ای دارد، سایز تیرآهن نقشی حیاتی پیدا میکند. نیروهای جانبی زلزله باعث ایجاد لنگرهای بزرگ و تغییر شکل های گسترده در تیرها می شود. اگر تیر انتخاب شده از نظر سایز، ممان اینرسی و سختی مناسب نباشد، نمی تواند انرژی زلزله را جذب کند و در نتیجه دچار کمانش جانبی، شکست خمشی یا گسیختگی اتصالات می شود. این شکست ها می توانند به صورت زنجیره ای باعث ریزش موضعی و نهایتاً فروپاشی بخش هایی از سازه شوند. بنابراین سایزبندی تیرآهن یکی از اصول پایه ای «طراحی لرزه ای» به شمار می رود.
از سوی دیگر، سایزبندی درست تأثیر مستقیمی بر عمر مفید سازه دارد. تیرآهنی که کوچک تر از نیاز انتخاب شود، در طول زمان دچار خستگی (Fatigue)، افت مقاومت و ایجاد ترک های ریز می شود. این آسیب ها شاید در سال های اول قابل مشاهده نباشد، اما در بلند مدت باعث کاهش ایمنی و افزایش هزینه های تعمیراتی می شود. در مقابل، انتخاب تیرآهن بیش از حد بزرگ نیز مشکلات خود را دارد. افزایش وزن مرده سازه به دلیل استفاده از تیرهای سنگین تر، باعث تحمیل بار اضافی بر ستون ها و فونداسیون می شود و ممکن است ظرفیت آنها را نیز تحت تأثیر قرار دهد.
از نگاه اقتصادی، سایزبندی صحیح یک سرمایه گذاری بلند مدت محسوب می شود. سازه ای که تیرهای آن به درستی انتخاب شده باشد، در طول عمر بهره برداری کمتر دچار تغییر شکل، نشست یا ترک خوردگی می شود و به طور طبیعی هزینه تعمیر و نگهداری آن کاهش می یابد. این موضوع به ویژه در ساختمان های اداری، تجاری و صنعتی که بارهای بهره برداری قابل توجهی دارند، اهمیت زیادی پیدا می کند.
در نهایت باید گفت انتخاب سایز درست تیرآهن یک تصمیم ساده کارگاهی نیست، بلکه نیازمند تحلیل دقیق مهندسی، محاسبه بارها، توجه به ضوابط آیین نامه ای و بررسی شرایط لرزه خیزی منطقه است. کوچک ترین اشتباه در سایزبندی می تواند ایمنی، عملکرد و عمر سازه را تحت تأثیر قرار دهد؛ بنابراین این مرحله از طراحی باید با دقت و وسواس کامل انجام شود.
نکات کلیدی برای انتخاب سایز مناسب تیرآهن
انتخاب سایز مناسب تیرآهن مجموعه ای از تصمیم گیری های مهندسی است که باید بر اساس اصول تحلیلی و استانداردهای طراحی انجام شود. اولین عامل تعیین کننده، طول دهانه است. رابطه مستقیم و مشخصی بین طول دهانه و ممان اینرسی مورد نیاز تیر وجود دارد. هرچه دهانه طولانی تر باشد، تیرآهن باید از نظر سختی و ظرفیت خمشی قوی تر باشد. برای دهانه های کمتر از ۴ متر معمولاً تیرهای ۱۴ یا ۱۶ توصیه می شوند؛ اما در دهانه های ۴ تا ۶ متر، تیرهای ۱۶ و ۱۸ انتخاب های استاندارد هستند. دهانه های ۶ تا ۸ متر به طور معمول نیازمند تیرهای ۲۰ یا ۲۲ هستند و سازه هایی که دهانه های بیش از ۸ متر دارند باید از تیرآهن ۲۴ یا ترکیبات دوبل استفاده کنند.
عامل دوم، نوع سقف است. سقف تیرچه بلوک بار مرده متوسطی دارد و معمولاً با تیرآهن های کوچک تر قابل اجراست. در مقابل، سقف کامپوزیت یا دال بتنی بار بسیار بیشتری به تیر وارد می کند و به تیرآهن هایی با ارتفاع جان بزرگ تر و ضخامت بال بیشتر نیاز دارد. در سیستم هایی مانند سقف عرشه فولادی، لنگرها و نحوه توزیع بار متفاوت است و تیر باید سختی بالاتری داشته باشد تا از لرزش های موضعی جلوگیری شود.
نکته مهم دیگر بار مرده و زنده سازه است. وزن دیوارچینی، کف سازی، تاسیسات مکانیکی، راه پله، داکت ها و بار بهره برداری باید دقیق محاسبه شوند. سازه هایی که دیوارهای سنگین دارند یا برای تجمع افراد طراحی شده اند (مانند سالن اجتماعات، فروشگاه ها، رستوران ها) به تیرهای مقاوم تر نیاز دارند. بارهای جانبی و دینامیکی نیز ضرورت انتخاب تیرهای مستحکم تر را افزایش می دهند. عامل چهارم، سیستم باربر جانبی است. در قاب های خمشی، تیر نقش مهمی در تحمل لنگر های ناشی از زلزله دارد و باید از سایزهای سنگین تر استفاده شود. اما در سازه های مهاربندی شده، میزان لنگر وارده کاهش می یابد و تیرها بیشتر تحت بارهای ثقلی هستند. بنابراین انتخاب سایز باید طبق نوع سیستم سازه صورت گیرد. در کنار عوامل فنی، عوامل اقتصادی و اجرایی نیز اهمیت دارند. گاهی انتخاب تیر بزرگ تر باعث افزایش هزینه های خرید، حمل و نقل و نصب می شود بی آنکه مزیت خاصی در عملکرد سازه ایجاد کند. برعکس، استفاده از تیر کوچک تر برای کاهش هزینه اولیه ممکن است در آینده هزینه های سنگینی همچون تقویت سازه یا بازسازی بخش هایی از ساختمان ایجاد کند. بنابراین انتخاب سایز باید بهینه، مهندسی و مناسب با نیاز واقعی پروژه باشد.
تأثیر سایز تیرآهن بر هزینه و زمان اجرا
تیرآهن یکی از پرهزینه ترین مصالح سازه ای است و سایز انتخابی آن می تواند تأثیر قابل توجهی بر بودجه پروژه، سرعت اجرا و حتی نحوه مدیریت کارگاه داشته باشد. تیرآهن های بزرگ تر مانند سایزهای ۲۰، ۲۲ و ۲۴ وزن بیشتری دارند و همین موضوع باعث افزایش هزینه های خرید، حمل و نقل، بالابری و نصب می شود. این تیرها معمولاً به جرثقیل های سنگین تر، نیروی کار ماهر تر و اجرای دقیق تری نیاز دارند که به طور مستقیم زمان و هزینه اجرای پروژه را افزایش می دهد.
در مقابل، تیرآهن های کوچک تر نظیر ۱۴ و ۱۶ سبک تر هستند و اجرای آنها سریع تر انجام می شود. حمل و نقل آسان تر، نصب ساده تر و نیاز کمتر به تجهیزات سنگین باعث می شود پروژه هایی که از تیرهای سبک تر استفاده می کنند، سرعت اجرایی بیشتری داشته باشند. با این حال، اگر تیرآهن کوچکتر از حد نیاز انتخاب شود، ممکن است پروژه در آینده با هزینه های هنگفتی مواجه شود؛ از جمله تقویت سازه، اصلاح خیز تیر، جبران لرزش سقف یا تعویض اعضای آسیب دیده. از نظر زمان اجرا نیز سایز تیرآهن نقش تعیین کننده دارد. استفاده از تیرآهن های بزرگ تر موجب افزایش زمان لازم برای جوشکاری، نصب اتصالات، بالابری و کنترل کیفیت می شود. در مقابل، تیرهای کوچک تر نصب سریع تری دارند اما در صورت انتخاب اشتباه، می توانند زمان پروژه را در مراحل بعدی (به دلیل نیاز به اصلاحات سازه ای) افزایش دهند.
علاوه بر این موارد، سایز تیرآهن بر طراحی فونداسیون، ستون ها و اتصالات نیز اثرگذار است. تیرهای سنگین تر بار بیشتری وارد می کنند و ممکن است نیاز به تقویت ستون ها و فونداسیون باشد که این نیز هزینه های اضافی ایجاد می کند. بنابراین انتخاب سایز تیرآهن، یک موضوع صرفاً اجرایی یا اقتصادی نیست، بلکه تأثیری زنجیره ای بر کل پروژه دارد. در مجموع، سایز تیرآهن باید به گونهای انتخاب شود که تعادل مناسبی بین ایمنی، سرعت اجرا، هزینه، وزن سازه و نیاز واقعی پروژه برقرار کند. این تعادل تنها با محاسبه مهندسی و تحلیل دقیق قابل دستیابی است.
رابطه بین دهانه، نوع بارگذاری و سایز تیرآهن
انتخاب سایز تیرآهن به طور مستقیم تحت تأثیر رابطه سه گانه «دهانه»، «نوع بارگذاری» و «رفتار سازه ای» قرار دارد. این سه عامل آن قدر مهم هستند که مهندسان سازه بخش قابل توجهی از محاسبات خود را تنها به ارزیابی همین سه پارامتر اختصاص می دهند. دهانه یا فاصله بین تکیه گاه ها، اصلی ترین عامل تعیین کننده مقاومت و سختی تیر است؛ زیرا هرچه دهانه بزرگ تر باشد، لنگر خمشی بیشتری به تیر اعمال می شود و در نتیجه نیاز به سایز بزرگ تری داریم. برای مثال، تیرآهن سایز ۱۴ تا ۱۶ هرگز نمی تواند بارهای دهانه ۷ یا ۸ متر را تحمل کند، حتی اگر بارهای وارده سبک باشند. در چنین شرایطی، تنها تیرآهن های ۲۰، ۲۲ یا ۲۴ می توانند خیز و لنگر را کنترل کنند.
نوع بارگذاری نیز اهمیت زیادی دارد. بار مرده مانند وزن سقف، دیوار چینی، تاسیسات و کف سازی بارهای دائمی هستند که همیشه روی تیر وجود دارند. اما بار زنده شامل حضور افراد، تجهیزات، وسایل یا بارهای بهره برداری است. بسیاری از سازه ها ترکیبی از این دو را تحمل می کنند و تحلیل صحیح هرکدام ضروری است. در سقف های کامپوزیت یا دال بتنی، بار مرده نسبتاً سنگین است و تیر باید سختی بالایی داشته باشد. اما در سقف های سبک مثل تیرچه بلوک، بار مرده کمتر است و انتخاب سایز انعطاف پذیرتر خواهد بود. در پروژه های صنعتی، بارهای دینامیکی مانند لرزش ماشین آلات، ضربه های ناگهانی و بارهای چرخه ای وارد می شود و همین موضوع انتخاب تیرآهن های بزرگ تر را ضروری می کند.
عامل سوم، رفتار سازه ای است. اینکه سازه قاب خمشی باشد یا مهاربندی شده، تفاوت زیادی در مقدار لنگر وارد بر تیر ایجاد می کند. در قاب خمشی، تیر نقش اصلی در انتقال نیروهای جانبی ناشی از زلزله دارد و باید لنگرهای بزرگ تری را تحمل کند. بنابراین تیرهای بزرگ تر نسبت به سازه های مهاربندی شده لازم است. اما در سازه های مهاربندی شده، بخش عمده نیروهای جانبی توسط بادبندها جذب می شود و تیر بیشتر نقش انتقال بارهای ثقلی را دارد، نه جانبی.
این سه گانه یعنی دهانه، بارگذاری و رفتار سازه ای، پایه ای ترین اصول در انتخاب سایز تیر هستند. هر سازه ای که براساس این معیارها طراحی شود، رفتار قابل پیش بینی، ایمنی بالا و طول عمر مناسب خواهد داشت. اما بی توجهی به هر کدام می تواند باعث افزایش خیز، لرزش، ترک سقف، کمانش یا حتی شکست خمشی شود. به همین دلیل، انتخاب سایز تیرآهن تنها با تجربه یا نگاه به پروژه های مشابه هرگز کافی نیست و باید با تحلیل عددی دقیق انجام شود.

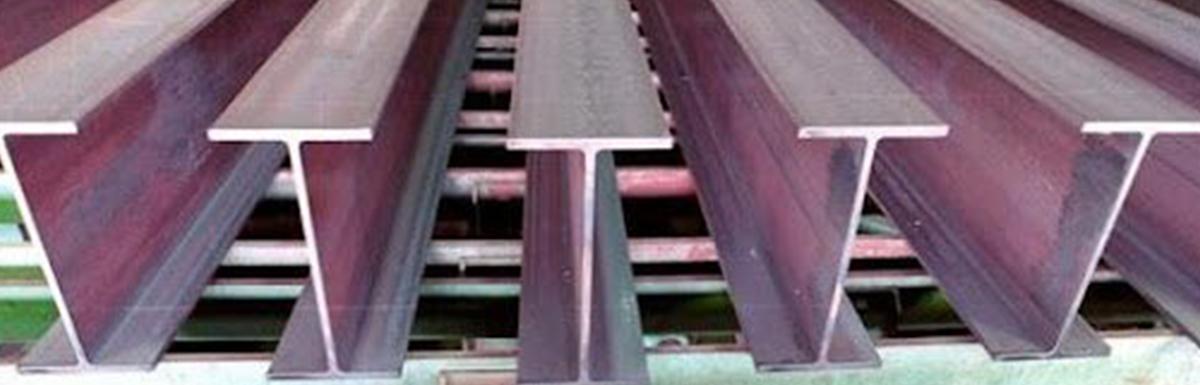

نقش استانداردهای تولید در انتخاب سایز مناسب تیرآهن
استانداردهای تولید تیرآهن نقش تعیین کننده ای در انتخاب سایز مناسب دارند، زیرا تیرآهن ها با ابعاد، وزن، کیفیت و رفتار متفاوتی تولید می شوند. در ایران سه استاندارد اصلی وجود دارد: IPE، INP و IPB که هرکدام ویژگی های متفاوتی دارند. تیرآهن های IPE رایج ترین نوع در بازار ایران هستند؛ بال هایی با ضخامت ثابت و رفتاری قابل پیشبینی دارند و به همین دلیل در ساختمان های مسکونی و اداری بیشترین کاربرد را دارند. اما تیرآهن های INP، بال هایی با ضخامت متغیر دارند و رفتار متفاوتی نسبت به IPE نشان می دهند. استفاده نادرست از INP بهجای IPE می تواند باعث کاهش مقاومت تیر در بخش های پرتنش شود.
استاندارد IPB یا تیر آهن هاش (H) نیز برای بارهای سنگین استفاده می شود. این تیرها بال های بسیار ضخیم و مقطع پهنی دارند و برای ستون ها یا تیرهای سنگین مانند پل ها و سوله ها استفاده می شوند. انتخاب صحیح بین IPE یا IPB در بسیاری از سازه ها، به ویژه هنگام انتخاب ستون ها، اهمیت حیاتی دارد. برای مثال، ستون دوبل IPE معمولاً برای ساختمان های ۳ تا ۵ طبقه مناسب است، اما در سازه های سنگین یا سازه های صنعتی، استفاده از HEB یا HEA ضروری است.
کیفیت تولید نیز اهمیت زیادی دارد. تیرآهن های ذوبآهن اصفهان کیفیت بسیار بالایی دارند و خواص مکانیکی آنها مطابق استانداردهای اروپایی است. اما برخی کارخانه های کوچک ممکن است تیرآهن هایی با وزن کمتر یا کیفیت پایین تر تولید کنند. کاهش وزن هر متر تیر نسبت به جدول اشتال یعنی کاهش ضخامت بال یا جان و در نتیجه کاهش ظرفیت خمشی تیر. در چنین شرایطی استفاده از همان سایز باعث کاهش ایمنی سازه خواهد شد و مهندس طراح باید سایز بزرگ تری انتخاب کند.
در نهایت نقش استانداردهای تولید در انتخاب سایز مناسب تیرآهن آن قدر مهم است که مهندسان قبل از طراحی، کارخانه تولیدکننده و وزن واحد طول تیر را مشخص می کنند. اختلاف کیفیت بین کارخانه ها می تواند باعث تغییر در انتخاب سایز، نحوه اتصال و حتی نوع جوشکاری شود. بنابراین، انتخاب تیرآهن با استاندارد معتبر تنها یک عامل فنی نیست؛ بلکه یک عامل مهم ایمنی و پایداری سازه است.
مقایسه عملکرد تیرآهن دوبل و تک در سازه های مختلف
در بسیاری از پروژه ها، انتخاب بین تیرآهن تک یا دوبل یکی از مهم ترین تصمیمات طراحی است. تیرآهن دوبل زمانی استفاده می شود که تیرآهن تک قادر به تحمل بارهای مورد نیاز نباشد یا مقاومت در برابر کمانش جانبی و پیچشی باید افزایش یابد. به طور کلی، تیر دوبل دو مزیت مهم دارد: افزایش مدول مقطع و افزایش ممان اینرسی. این افزایش باعث می شود دوبل کردن تیرآهن، ظرفیت خمشی و سختی تیر را به شکل قابل توجهی بالا ببرد. به همین دلیل در ستون سازی، شاه تیرها و تیرهای دارای دهانه بلند از دوبل استفاده می شود.
یک تیرآهن تک (مثلاً IPE18) تنها یک ظرفیت مشخص دارد؛ اما زمانی که دو تیرآهن ۱۸ دوبل شوند، ظرفیت خمشی آنها تقریباً ۲ برابر و سختی آنها بیش از ۳ برابر می شود. این افزایش سختی باعث کاهش قابل توجه خیز تیر و جلوگیری از تغییر شکل های ناخواسته در سقف می شود. از طرفی، دوبل کردن خطر کمانش جانبی را نیز کاهش می دهد، زیرا اتصال دو تیر در کنار هم یک مقطع پایدارتر ایجاد می کند. در ستون سازی نیز تیر دوبل بسیار رایج است. ستون دوبل ۱۸ یا ۲۰ به دلیل سطح مقطع زیاد، توان تحمل فشارهای بالا را دارد و برای ساختمان های چند طبقه بسیار مناسب است. ستون تک معمولاً برای ساختمان های یک تا دوطبقه استفاده می شود، اما در ارتفاع های بیشتر استفاده از تک ستون ایمن نیست، مگر اینکه تیرآهن هاش (HEB یا HEA) استفاده شود.
یکی از نکات مهم در عملکرد تیرآهن دوبل، نحوه اتصال دو تیر است. اگر دو تیر بهصورت نادرست به هم متصل شوند، عملکرد آنها مشابه تیر تک خواهد شد و سختی واقعی ایجاد نمیشود. اما زمانی که دوبل با تسمه، جوش ممتد یا صفحات اتصال درست اجرا شود، رفتار آن کاملاً متفاوت و بسیار مقاوم است.
کاربردهای اصلی تیر دوبل عبارتاند از:
- ستون سازی در ساختمان های ۴ تا ۱۰ طبقه
- شاه تیرهای دهانه های بلند
- قاب های خمشی ویژه
- سازه های صنعتی با بارهای سنگین
- پل های کوتاه و خرپاهای بزرگ
در نهایت، انتخاب بین تیر تک و دوبل نه براساس تجربیات کارگاهی، بلکه براساس محاسبات مهندسی انجام می شود. تیر دوبل ظرفیت بالا و عملکرد فوق العاده ای دارد، اما وزن و هزینه بیشتری نیز ایجاد می کند؛ بنابراین تنها زمانی استفاده می شود که تیر تک پاسخگوی نیاز طراحی نباشد.
خطاهای رایج در انتخاب سایز تیرآهن و راه های جلوگیری از آنها
انتخاب سایز تیرآهن، برخلاف ظاهر ساده آن، یکی از پیچیده ترین بخش های طراحی و اجرای سازه های فولادی است و کوچک ترین اشتباه در این مرحله می تواند آثار جبران ناپذیری بر سازه و بهره برداری آن بگذارد. بسیاری از مشکلاتی که در ساختمان ها مشاهده می شود—از لرزش سقف و ترک خوردگی دیوار گرفته تا تغییر شکل تیرها و ضعف در برابر زلزله—ریشه در انتخاب اشتباه سایز تیرآهن دارد. یکی از رایج ترین خطاها، انتخاب تیرآهن کوچک تر با هدف کاهش هزینه اولیه است. این تصمیم، اگرچه ممکن است صرفه جویانه به نظر برسد، اما در عمل موجب افزایش خیز تیر، کاهش سختی سازه، ایجاد آسیب های پیشرونده و حتی نیاز به تقویت دوباره در آینده می شود که هزینه آن چندین برابر خرید تیرآهن مناسب خواهد بود.
خطای مهم دیگر، استفاده از تیر بزرگ تر از مقدار مورد نیاز است. برخلاف تصور عمومی، استفاده از تیر بزرگ تر به معنی ایمنی بیشتر نیست. در واقع افزایش بی رویه سایز تیر باعث افزایش وزن مرده سازه، افزایش بار وارد بر ستون ها و فونداسیون و بالا رفتن هزینه های حمل و نقل، نصب، جوشکاری و اتصالات می شود. این موضوع به خصوص در پروژه های چند طبقه موجب ایجاد تنش های غیرضروری در اعضای دیگر سازه و کاهش راندمان کلی سیستم باربر می شود. بنابراین انتخاب تیر تنها زمانی درست است که براساس محاسبات دقیق انجام شده باشد نه براساس تجربه های کارگاهی یا نظر شخصی مجریان.
یکی دیگر از اشتباهات رایج، عدم توجه به نوع سقف و بارگذاری آن است. بسیاری از مجریان بدون اینکه نوع سقف—تیرچهبلوک، کامپوزیت، کرومیت یا دال بتنی—را در نظر بگیرند یک سایز واحد را برای همه دهانه ها انتخاب می کنند. این کار یک خطای خطرناک است، زیرا نوع سقف مستقیماً بر میزان بار مرده و زنده تأثیر می گذارد. بار سقف کامپوزیت بسیار بیشتر از سقف تیرچه بلوک است و سقف دال بتنی سنگین ترین نوع سقف محسوب می شود؛ بنابراین هر سقف تیر مناسب خود را نیاز دارد. نادیده گرفتن این عامل، سازه را مستعد ضعف در برابر تغییر شکل و بارهای لرزه ای می کند.
در بسیاری از پروژه ها، سیستم باربر جانبی (قاب خمشی یا مهاربند) نیز نادیده گرفته می شود و طراحان بدون توجه به میزان لنگرهای ناشی از زلزله، تیر را انتخاب می کنند. در قابهای خمشی، تیرها باید سختی کافی برای تحمل لنگرهای زلزله داشته باشند و سایزهای کوچک به شدت خطرناک هستند. در مقابل، در سازه های مهاربندیشده، انتخاب تیر بسیار انعطاف پذیرتر است. بی توجهی به این موضوع، به ویژه در مناطق با لرزه خیزی بالا، می تواند کل رفتار سازه را تحتتأثیر قرار دهد.
از دیگر اشتباهات متداول، اتکا به جدول های وزن کارخانه های مختلف بدون توجه به تفاوت استاندارد آنهاست. کارخانه های مختلف ممکن است وزن ها یا ضخامت های متفاوتی ارائه دهند و انتخاب تیر صرفاً براساس نام سایز، بدون بررسی مشخصات واقعی، اشتباه مهمی است. همچنین بی توجهی به ظرفیت پیچشی تیر در دهانه های آزاد و سازههای صنعتی میتواند موجب مشکلاتی مانند پیچش، لنگرهای جانبی و کمانش موضعی در بالها شود. در نهایت، بهترین راه جلوگیری از این خطاها، اتکا به محاسبات مهندسی، نرمافزارهای تحلیل سازه، و استفاده از جدول مشخصات واقعی کارخانه هاست. مشورت با مهندس محاسب و پرهیز از تصمیم گیری های کارگاهی، تضمین کننده ایمنی، دوام و عملکرد صحیح سازه خواهد بود. در پروژه های بزرگ، بازبینی دوباره محاسبات و تطبیق آنها با شرایط واقعی اجرا نیز می تواند از بروز بسیاری از اشتباهات جلوگیری کند.
در جمع بندی می توان گفت سایزبندی تیرآهن، یکی از بنیادی ترین بخش های طراحی و اجرای سازه های فولادی است و کوچک ترین اشتباه در این انتخاب می تواند اثرات بزرگی بر ایمنی، عملکرد و هزینه های پروژه ایجاد کند. بررسی دقیق تفاوت سایزهای ۱۴ تا ۲۴ نشان می دهد که هر سایز نقش کاملاً مشخصی در سازه دارد؛ از پروژه های سبک و دهانه های کوتاه که به تیرآهن های کوچک نیاز دارند، تا سازه های صنعتی و ساختمان های مرتفع که تنها با تیرآهن های سنگین تر و مقاوم تر قابل اجرا هستند. تحلیل مهندسی بر اساس دهانه، نوع بارگذاری، سیستم باربر جانبی، استاندارد تولید و کیفیت کارخانه باعث می شود انتخاب تیرآهن کاملاً علمی و قابل اطمینان باشد. این انتخاب همچنین باید با شرایط لرزه ای منطقه و کاربری پروژه هماهنگ باشد تا سازه در برابر زلزله، بارهای دینامیکی و تغییر شکل های بلندمدت عملکرد مناسبی داشته باشد.
از سوی دیگر، هزینه و اقتصاد پروژه نیز تحت تاثیر انتخاب صحیح سایز تیرآهن قرار می گیرد. استفاده از تیرآهن سبک تر با هدف صرفه جویی کوتاه مدت میتواند در آینده هزینههای سنگینی مانند تقویت سازه، اصلاح خیز، ترمیم ترک ها یا حتی بازسازی کامل بخش هایی از ساختمان ایجاد کند. همچنین انتخاب تیرآهن بزرگ تر از حد نیاز باعث افزایش وزن مرده، تحمیل بار اضافی به فونداسیون و افزایش غیرضروری هزینه ها می شود. بنابراین بهترین انتخاب، گزینه ای است که براساس محاسبات دقیق مهندسی و نه بر اساس عادت های کارگاهی یا قیمت لحظه ای تعیین شود. به طور خلاصه، شناخت علمی سایزبندی تیرآهن، کلید ساخت سازه ای ایمن، اقتصادی و بادوام است.
